niedziela, 28 kwietnia 2013

10GHz LNB + SDR

Najprostszym sposobem aby posłuchać pasma 10GHz to zastosowanie anteny SAT, konwertera satelitarnego z PLL i odbiornika SDR z DVB-T. Konwerter jaki zastosowałem do prób to tani Sharp model BS1K1EL100A, a SDR na układzie RTL2832U+R820T. Konwerter zasilany przez separator napięciem 12V, zamontowany w polaryzacji poziomej, antena jaką miałem to 60cm od TV-Sat. Odbiór ustawiony na 618,8MHz, szerokość pasma 1MHz.






piątek, 19 kwietnia 2013

Balon stratosferyczny - Mielec lotnisko

Mielec - lotnisko - start balonu stratosferycznego.

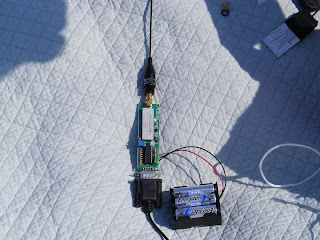

Traker APRS 144.800MHz
Przygotowania kapsuły
Start
Trasa lotu balony z trakera APRS

sobota, 13 kwietnia 2013

Pierwsze burze i RS 10GHz

Od kilkunastu dni działa po zimowej przerwie bikon SR7VC. Codziennie próbowałem go odbierać, ale bezskutecznie. Dopiero dzisiejsze burze, RS i pełen sukces. Odbierałem na FT-817, ale głównie chciałem sprawdzić jak będzie się sprawował SDR z odbiornika DVB-T  na układzie RTL2832U+R820T. Podłączyłem odbiornik, uruchomiłem SDR Sharp i ... :) . Naprawdę super to działa. Ustawiłem szerokość odbieranego pasma na 1MHz, czyli od 144,0 do 145,0 i w połączeniu z TRV na 3cm odbierałem od 10368,0 do 10369,0. W ten sposób miałem pokrycie całego interesującego mnie pasma na 10GHz.




środa, 10 kwietnia 2013

PA na 3,4 GHz 5W

Wzmacniacz na 3,4 GHz, moc wyjściowa 5W, sterowanie 150mW, zasilanie 12V
Zastosowane tranzystorki to FLU17XM i FLL57MK .

 Płyta mosiężna z podfrezowaniem pod tranzystor
Gotowy i uruchomiony
