TRX M0NKA Piotrka SQ8MXL - uruchomienie.

Piotrek SQ8MXL poprosił mnie o uruchomienie TRXa m0nka. Dzwonił, że nie może zaprogramować... Gdy otrzymałem przesyłkę od razu rzuciło się, że nie wszystkie elementy są dolutowane, ale co najgorsze połączył obie płytki taśmą i połączył je odwrotnie.






Płytka CPU:
1. Zwarcie na lini 3,3V - uszkodzony U4 - wymiana
2. Brak połączenia C95
3. Demontaż C93, C94, Y1
4. Przelutowanie PCB
5. Brak C56, C57 - montaż
6. Modyfikacja xR -220R
...
7. Modyfikacja klucza U3 - U3a
8. Zła wartość R8
9. Modyfikacja zasilania wzmacniacza U2
...
10. Kolejny raz podmieniony procesor U4, podmieniona karta audio, sprawdzone kondensatory koło U4, podmieniony generator, dalej problem z odświeżaniem wyświetlacza. Prawdopodobnie po odwrotnym podłączeniu PCB został uszkodzony.
...
11. Potwierdzam uszkodzenie procesora, wymiana LCD.

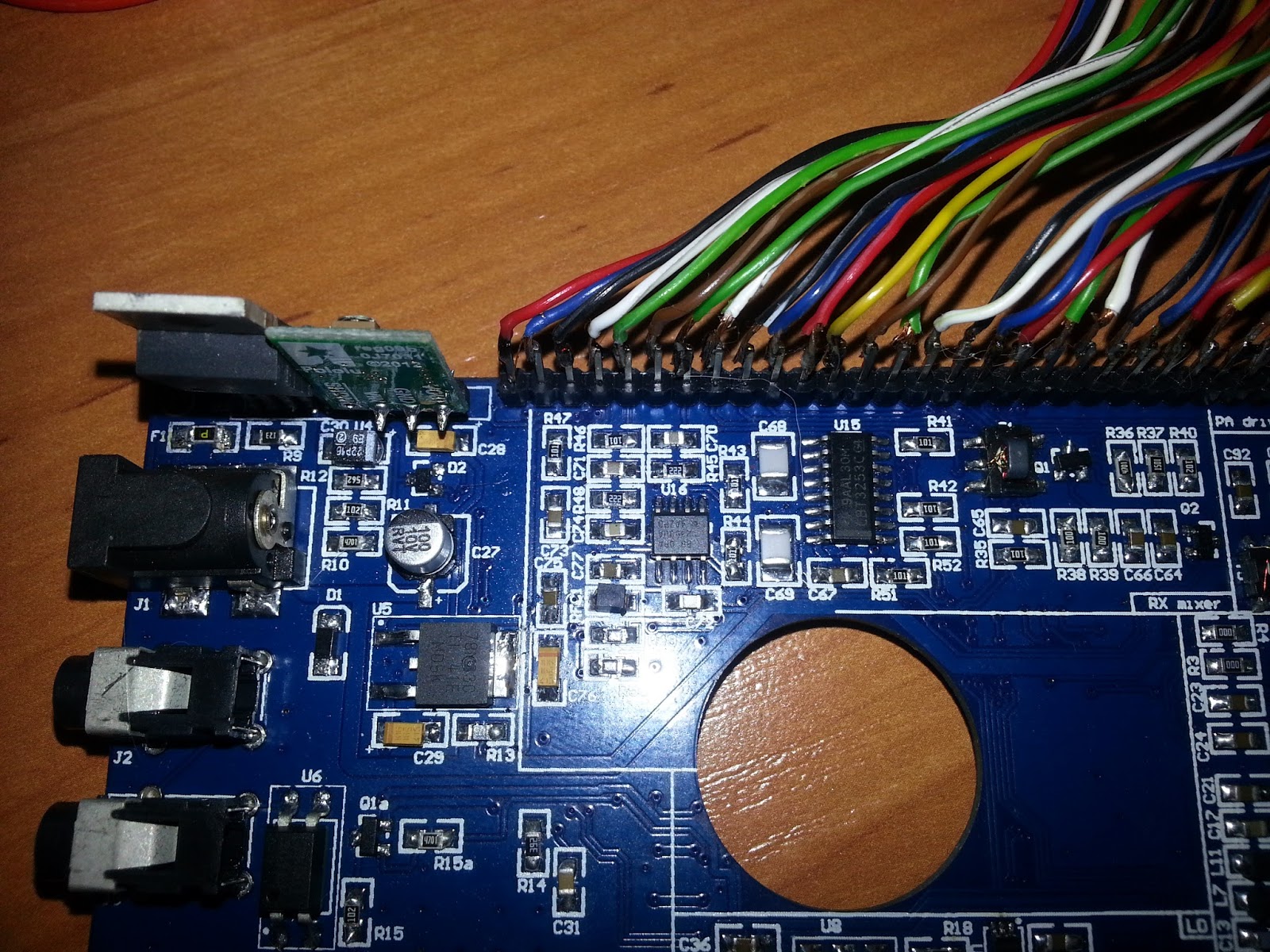

  Płytka RF:
1. Brak połączeniaR95, R99, R101, R65
2. Zła wartość R81
3. Uszkodzony C78
4. U19 - wlutowany 74HC4066 zamiast TLV2464 !!!
5. Zła wartość R9, R13
6. C38, C39 zdemontowane
7. Źle wlutowany U8 - brak komunikacji
8. Brak połączenia Q3
9. Zła wartość C27
10. Brak połączenia U13
11. Brak połączenia U2
12. Brak połączenia T1
13. C125 - uszkodzony
14. Zła wartość C71, C73
15. Nieodpowiedni tranzystor Q1 - wymieniony na BFR93A
16. Uszkodzony u18
17. Wymienione i poprawnie nawinięte L13-L24
18. Wymienione i poprawnie nawinięte T2, T3, T6, T7
19. Wylutowanie taśmy połączeniowej i wlutowanie PINów
...
Uszkodzony U4 - wymiana
Po kilku dniowych zmaganiach TRX Piotra SQ8MXL działa poprawnie :)
