NWT-7

Powstaje teraz analizatorek NWT-7. Będzie bazował na DDSie AD9850 taktowanym zegarem 125MHz i umożliwi prace miernika do 55MHz.
Krzysztof SQ9GIN zorganizował produkcje płytek. Wersja PCB kolegi SP9XUH.

10 stycznia

NWT-7 uruchomiony. Praca jak i zasilanie przez USB.
Na liniach FT232RL D+ i D- nie należy montować kondensatorków C10 i C11 ponieważ wtedy komputer niepoprawnie wykrywa interfejs. Zastosowany AD9850 wymaga innego wsadu do PICa co wiąże się też ze zmianą wejść sondy logarytmicznej i liniowej. Należy wtedy zamienić nogi 2 z 3 procesora. Zaskoczony jestem działaniem NWT-7, pracuje bez problemu aż do 60MHz.

elementy przewlekane

elementy SMD

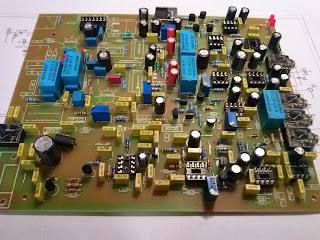

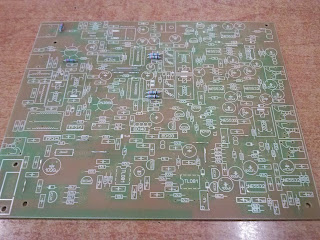

AVALA TRX SDR - budowa

18 grudzień

OCXO wg G8ACE plus PLL Reverse DDS - stabilizacja generatorów wzorcem 10MHz

OCXO wg G8ACE - opis.

Kompletny KIT OCXO

Do stabilizacji OCXO będzie PLL RDDS - opis.

RDDS umożliwia stabilizacje OCXO wzorcem 10MHz np GPS.
Jest bardzo uniwersalne, wybór częstotliwości odbywa się zworkami, 16 różnych częstotliwości do wyboru, oczywiście można doprogramować swoją  z przedziału 90 - 140MHz.

BUDOWA:

Płytka OCXO i grzejnik kwarcu

Już przyklejony grzejnik

OCXO w obudowie

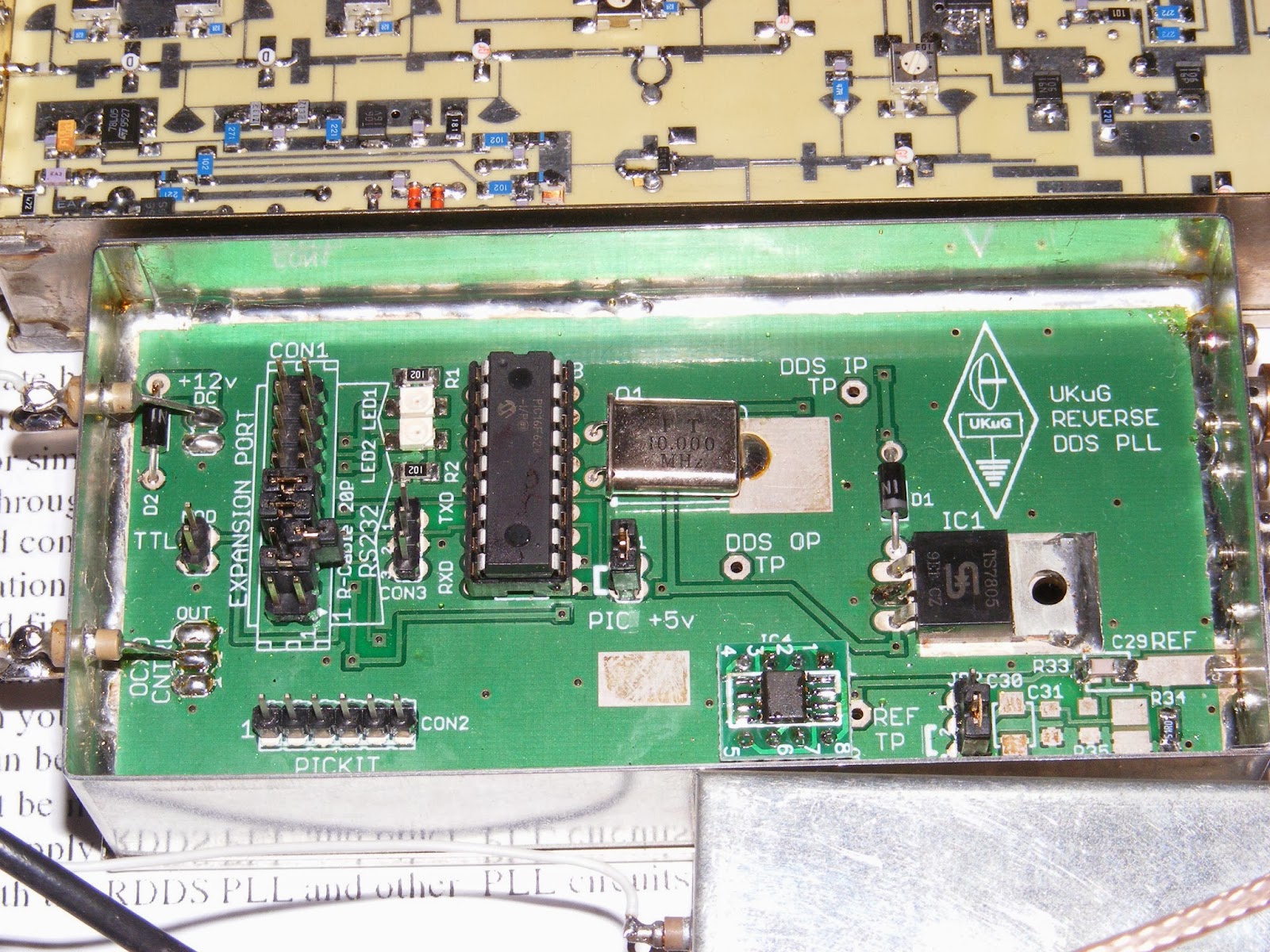

RDDS

RDDS elementy SMD

Komplet, TRV,  RDDS, OCXO

Modem ZTE MF60 i Aero2

ZTE MF60 to mały modem z funkcją routera.
Urządzenie łączy się z siecią komórkową  za pomocą technologii HSPA+ i jeżeli będziemy w zasięgu 3G to prędkość pobierania danych wyniesie do 21Mb/s. Internet rozprowadzany jest  po WiFi, maksymalnie do 8 urządzeń plus jedna po USB.
Z przodu znajduje się mały czytelny wyświetlacz OLED. Informuje o sile sygnału, ilości podłączonych urządzeń, czy i do jakiej sieci jesteśmy podłączeni, oraz naładowaniu baterii. Praca z baterii lub zasilacza. Możliwe jest też podłączenie zewnętrznej anteny GSM.
Ciekawe rozwiązanie to jeżeli w modemie umieścimy kartę microSD o pojemności maksymalnie 32Mb, to zapisane na niej dane będą udostępniane wszystkim podłączonym do ZTE urządzeniom.
Modem z T-mobile bez problemu działa z Aero2 i sam wznawia połączenie po godzinie.

Aero2 - połączony

KRÓTKOFALARSKA JESIEŃ NA POGÓRZU 2013

Jak co roku odbyło się kolejne spotkanie tym razem 28-me w Jodłówce Tuchowskiej pod hasłem: „Krótkofalarska Jesień na Pogórzu”.
Wybrałem się z rodzinką w sobotę…..od rana – giełda sprzętu, pogawędki, potem obiad. Po biedzie – około godz. 15.00 – część oficjalna, m. in.: podsumowanie Zawodów Tarnowskich 2013, wręczenie trofeów, dyplomów itp. Stanisław SP8EEX wraz z Waldkiem SP8IRP pod znakiem klubowym SP8KBZ zajęli pierwsze miejsce w kategorii stacji pracujących na 70cm i otrzymali puchar i dyplom. Po zakończeniu wręczania nagród już tradycyjnie ognisko i kociołek Krzysia SQ9MUO.

TRV 5.7GHz - opis

Konstrukcja transwertera 5,7GHz.
W TRV zastosowałem ogólnodostępne i tanie części.
Transwerter powstał na bazie projektu F6BVA w której część radiowa na 6cm jest taka sama jak w oryginale. Został zmodyfikowany powielacz i wejście sygnału 144MHz.
Koledzy UA3DJG i RX3DR wprowadzili  znaczącą zmianę, umieścili LO na głównej PCB co pozwoliło uprościć, zmniejszyć konstrukcje i pominąć jedną płytke powielacza z 117MHz na 5,6GHz.
Ja zmieniłem układ wejścia pośredniej 144MHz i zastosowałem układ przełączania napięć tak jak w TRV Romana DJ6EP czy transwerterach DB6NT.
W transwerterze należy zastosować zewnętrzne OCXO o częstotliwości 117MHz i mocy 4-5db.

Schemat LO
L1 - 100nH
L2 - L3 - 4 zwoje na fi 3mm drutem 0,5mm,
L4 - L5 - podkówka z drutu o dł. 15mm i fi 0,5mm
Sygnał 117 MHz podany jest na potrajacz częstotliwości na tranzystorze bipolarnym T1 - BFR92a,  którego obwód wyjściowy stroimy na częstotliwość 351MHz.
Podwajacz sygnału z 351MHz na 702 MHz to tranzystor T2.
Kolejne stopnie to wzmacniacze harmonicznych ERA3SM z filtrem FG-2500 na częstotliwości 2808MHz i kolejnym kubkowym na 5616MHz.
Sygnał z LO podawany jest na mieszacz diodowy HSMS8202. L6 to 5zw na fi 3mm.
Mieszacz pasywny wykonany jako pierścieniowy 6/4 Lambda pracuje w obydwie strony.
Po stronie w.cz. (5760 MHz) mieszacz połączony jest z dzielnikiem Wilkinsona, który zastępuje przełącznik napięć dochodzących z toru odbiorczego lub wychodzących do toru nadawczego.
Miedzy mieszaczem a dzielnikiem mocy znajduje się filtr kubkowy, który oddziela sygnał pożądany od sygnału lustrzanego.
W torze nadajnika zastosowano wzmacniacze ERA3SM i filtr kubkowy zestrojony na 5760MHz. W torze odbiorczym zastosowano dwa stopnie na NE32584C i wzmacniacz ERA3SM.

Oryginalny schemat

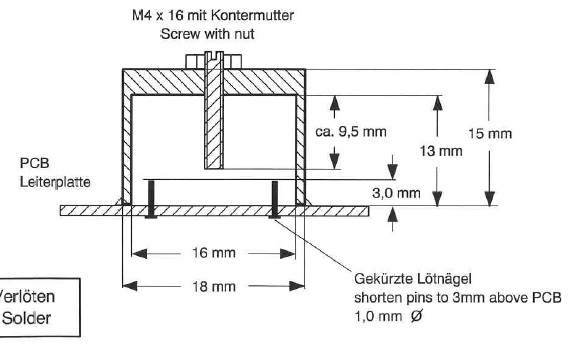

Ja zastosowałem kubki z zaślepek na  rurkę 18mm.

Widok od strony kubków

Widok od strony elementów

Schemat TRV

EME 23cm - SK6OSO

W dniach 13-14 (sobota, niedziela) pracowała stacja EME SK6OSO z obserwatorium Onsala na 25m dish.

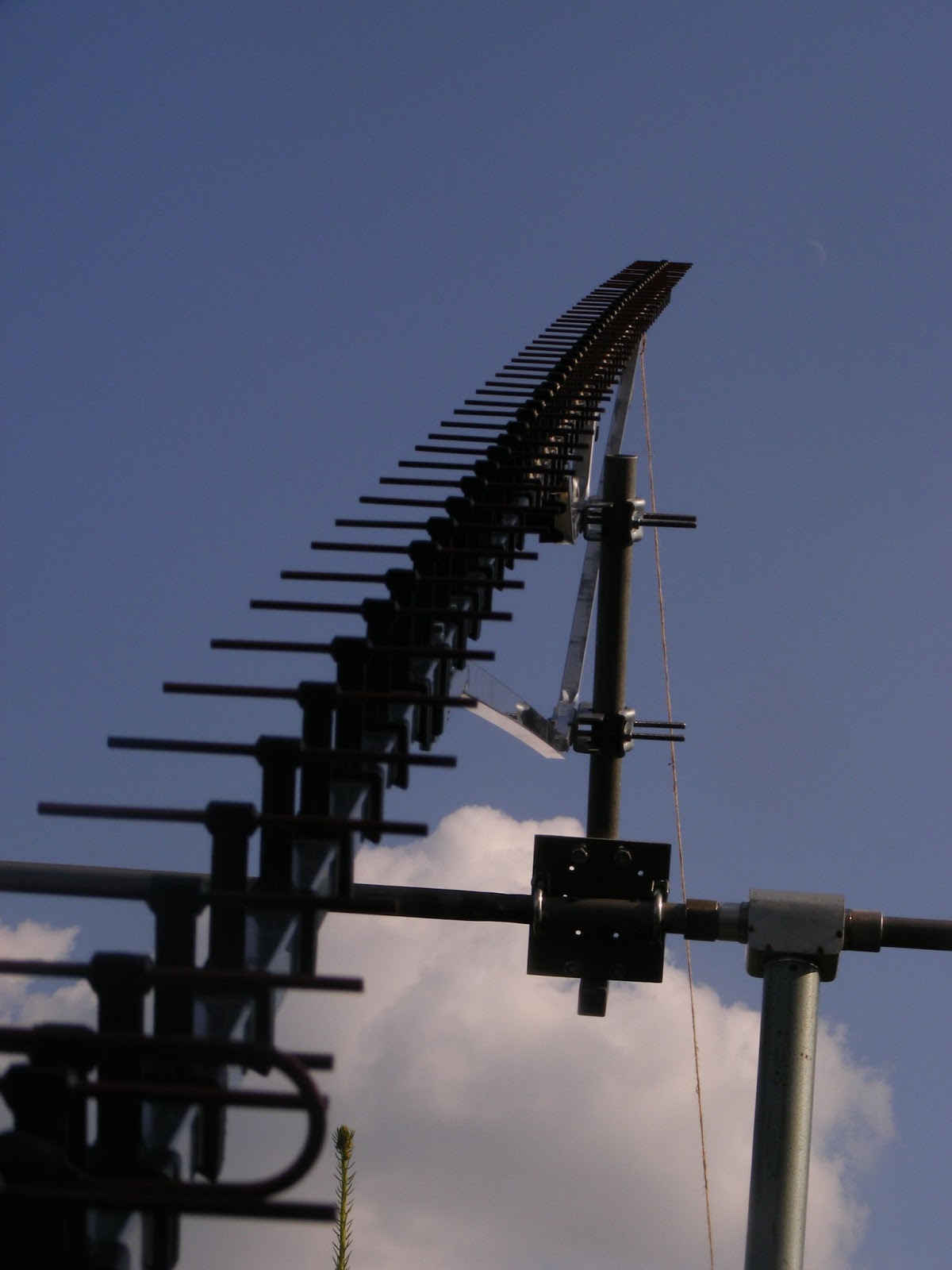

Antena jaką używałem do odbioru to Yagi 55el.
TRX - TS-2000X
LNA - G4DDK

Transverter 2.3GHz wg DJ6EP

Kilka fotek z budowy nowego TRV na 2,3GHz



To już gotowy i uruchomiony transwerter. Moc wyjściowa 240mW.

Transverter 5.7GHz - przygotowania

Niestety nie będę na 13 Bydgoskim Spotkaniu Mikrofalowym które odbędzie się w dniach 21-23 czerwca 2013 r. Na ręce Maćka SP2RXX prześle transverter już uruchomiony na pasmo 6cm. Będzie można zobaczyć wersje prototypową, oficjalna wersja z niewielkimi zmianami już niebawem. Kity są już w przygotowaniu.





Pierwsze grzybobranie

W lasach jest mokro i ciepło, a to sprzyja grzybom.
