Kolega SP2JYR sprzedaje generatory 8GHz.
Zasilanie:
GND - niebieski
+12V -żółty (najlepiej 9V)
-12V -czarny
Syntezer posiada dwa złącza SMA. Częstotliwość wyjściowa SMA-1 to 2GHz, SMA-2 to x4 8GHz.
Źródłem odniesienia jest stabilny generator 10MHz
Syntezer jest przestrajany
SMA-1: 2084MHz - 2122MHz
SMA-2: 8339MHz -8489MHz
Po wymianie generatora z 10MHz na 9,6MHz udało mi się zejść poniżej 2084MHz.
Uzyskałem częstotliwość 2072MHz potrzebną do budowy TG do analizatora widma Tektronix 492.
czwartek, 1 października 2015
poniedziałek, 14 września 2015
Jodłówka Tuchowska 2015
30-te jubileuszowe spotkanie w Jodłówce Tuchowskiej pod hasłem: Krótkofalarska Jesień na Pogórzu. Jest to też 40-ta rocznica powołania Oddziału Tarnowskiego PZK. Również 60 lat temu powołany został klub SP9KAO.
Spotkanie w przemiłej atmosferze, sami znajomi, około 350 gości...
Spotkanie w przemiłej atmosferze, sami znajomi, około 350 gości...
piątek, 28 sierpnia 2015
TRX M0NKA Piotrka SQ8MXL - uruchomienie.
Piotrek SQ8MXL poprosił mnie o uruchomienie TRXa m0nka. Dzwonił, że nie może zaprogramować... Gdy otrzymałem przesyłkę od razu rzuciło się, że nie wszystkie elementy są dolutowane, ale co najgorsze połączył obie płytki taśmą i połączył je odwrotnie.
Płytka CPU:
1. Zwarcie na lini 3,3V - uszkodzony U4 - wymiana
2. Brak połączenia C95
3. Demontaż C93, C94, Y1
4. Przelutowanie PCB
5. Brak C56, C57 - montaż
6. Modyfikacja xR -220R
...
7. Modyfikacja klucza U3 - U3a
8. Zła wartość R8
9. Modyfikacja zasilania wzmacniacza U2
...
10. Kolejny raz podmieniony procesor U4, podmieniona karta audio, sprawdzone kondensatory koło U4, podmieniony generator, dalej problem z odświeżaniem wyświetlacza. Prawdopodobnie po odwrotnym podłączeniu PCB został uszkodzony.
...
11. Potwierdzam uszkodzenie procesora, wymiana LCD.
Płytka RF:
1. Brak połączeniaR95, R99, R101, R65
2. Zła wartość R81
3. Uszkodzony C78
4. U19 - wlutowany 74HC4066 zamiast TLV2464 !!!
5. Zła wartość R9, R13
6. C38, C39 zdemontowane
7. Źle wlutowany U8 - brak komunikacji
8. Brak połączenia Q3
9. Zła wartość C27
10. Brak połączenia U13
11. Brak połączenia U2
12. Brak połączenia T1
13. C125 - uszkodzony
14. Zła wartość C71, C73
15. Nieodpowiedni tranzystor Q1 - wymieniony na BFR93A
16. Uszkodzony u18
17. Wymienione i poprawnie nawinięte L13-L24
18. Wymienione i poprawnie nawinięte T2, T3, T6, T7
19. Wylutowanie taśmy połączeniowej i wlutowanie PINów
...
![]() |
Uszkodzony U4 - wymiana |
piątek, 10 lipca 2015
Antena DIAMOND F-22 - naprawa
Antena DIAMOND model F-22.
Zakres częstotliwości pracy 144 - 174 MHz, zysk 6,7dB, moc maksymalna 200 W, długość 3,2m.
Antena trafiła do mnie używana. Po zamontowaniu do masztu i pomiarach dobry SWR miałem w okolicy 143MHz. Po różnych kombinacjach z przedłużaniem elementów nie udawało mi się mieć poprawny SWR w paśmie amatorskim. Zacząłem szukać opisów anteny i znalazłem szczegółowy rysunek.
Okazało się, że brakuje ostatniego elementu, rurki długości 310mm. Po docięci rurki składam antenę. Niestety nie mogę złożyć w całość, coś blokuje. Po rozklejeniu górnej zaślepki znalazła się zguba. Rurka mosiężna, w kawałkach i popękana.
To już naprawiona antena
Po złożeniu całą antenę zabezpieczyłem nową powłoką i posłuży kolejne lata.
Zakres częstotliwości pracy 144 - 174 MHz, zysk 6,7dB, moc maksymalna 200 W, długość 3,2m.
Antena trafiła do mnie używana. Po zamontowaniu do masztu i pomiarach dobry SWR miałem w okolicy 143MHz. Po różnych kombinacjach z przedłużaniem elementów nie udawało mi się mieć poprawny SWR w paśmie amatorskim. Zacząłem szukać opisów anteny i znalazłem szczegółowy rysunek.
![]() |
Budowa anteny |
![]() |
Uszkodzony ostatni element |
![]() |
Nowy element |
piątek, 3 lipca 2015
Testy sprzętu na 5,7GHz, 10GHz i 24GHz
W piątek miło było się ponownie spotkać z Tomkiem SQ4FKS i Irkiem SP8DWI.
Tomek kolejny raz przywiózł bardzo ciekawy sprzęt mikrofalowy, gotowe uruchomione transwertery na pasma 5,7GHz, 10GHz i 24GHz. Sprzęt rozstawiliśmy w ogródku, a ja nadawałem z pokoju. Łączność na tak bliską odległość była bezproblemowa.
Od Irka dostaje do poskładania płytki transwertera wg W1GHZ. Postaram się na kolejne nasze spotkanie w Jodłówce Tuchowskiej go uruchomić.
Po lokalnych próbach postanowiliśmy pojechać na pobliskie wzniesienie do Przyłęku lokator KO00TG i tam sprawdzić sprzęt. Po rozstawieniu się i uruchomieniu TRV słyszymy na 10GHz bikony z Częstochowy i z Łodzi. Sukces !!! Szukaliśmy jeszcze bikonów na 5,7GHz, ale bezskutecznie.
![]() |
Przyłęk KO00TG |
Zostawiam Tomka i Irka na górce i jadę do domu zrobić testy na 10GHz. Umawiamy się na QRG bikonu i robimy po łączności z raportem 59.
I tak minął dzień.
Powodzenia w konstrukcjach i do ponownego spotkania.
poniedziałek, 15 czerwca 2015
sobota, 30 maja 2015
czwartek, 28 maja 2015
Synteza wg Jarka SP3SWJ plus BFO
Synteza wg Jarka SP3SWJ plus BFO.
Zostałem poproszony przez Jurka SP5RZM o przegląd syntezy i dodanie płytki BFO.
Główna część zbudowana na AD9851 i napędzana generatorkiem 125MHz.
PCB BFO jest to popularna płytka DDSa z AD9850 i z zegarem 125MHz. Wymaga zasilania 5V.
Na głównej PCB został dołożony stabilizator 78M05 do zasilania DDSa BFO.
Zostałem poproszony przez Jurka SP5RZM o przegląd syntezy i dodanie płytki BFO.
Główna część zbudowana na AD9851 i napędzana generatorkiem 125MHz.
PCB BFO jest to popularna płytka DDSa z AD9850 i z zegarem 125MHz. Wymaga zasilania 5V.
Na głównej PCB został dołożony stabilizator 78M05 do zasilania DDSa BFO.
środa, 20 maja 2015

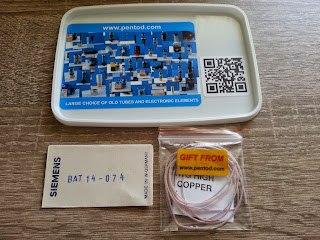

Dioda BAT14
Diody BAT14 można kupić np. w firmie PENTOD LTE w Bułgarii.
Ogromnym zaskoczeniem było otrzymanie przesyłki po trzech dniach roboczych, super zapakowanej i z drobnym gratisem :)
Ogromnym zaskoczeniem było otrzymanie przesyłki po trzech dniach roboczych, super zapakowanej i z drobnym gratisem :)
czwartek, 30 kwietnia 2015
Generator harmonicznych, marker na diodzie BAT15
Generator harmonicznych, znacznik pasm. Wykonany na diodzie BAT15. Po podaniu np 2404,8MHZ, 3006MHZ, 4008MHz generuje mocny sygnał na 24GHz. Sygnał podaje z analizatora widma który przy okazji ma wyjście generatora.
poniedziałek, 23 lutego 2015
Miernik szumów z tunera USB DVB-T - CANFI
Miernik szumów wykonany wg pomysłu kolegów DF9IC, DL8AAU, DL2ALF. Opis i oprogramowanie na stronie CANFI. Do budowy zachęca prostota oraz niewielki koszt.
Sercem układu jest tuner DVB-T SDR na układzie E4000 i głowica szumowa.
Na allegro można spotkać na wyprzedaży odpowiednie tunery.
Część wejściowa zamknięta w puszce. Z jednej strony tuner DVB-T z drugiej przedwzmacniacz na MGA30889 wraz z przetwornicą 5V.
Puszka głowicy pozyskana z filtru 5MHz.
Złącza BNC i śrubki srebrzone, trochę pasty polerskiej i wyglądają jak nowe.
Głowica szumowa wykonana na diodzie zenera.
Sercem układu jest tuner DVB-T SDR na układzie E4000 i głowica szumowa.
Na allegro można spotkać na wyprzedaży odpowiednie tunery.
![]() |
E4000 |
Tuner DVB-T |
Przedwzmacniacz na MGA30889 i przetwornica 5V |
Złącza BNC i śrubki srebrzone, trochę pasty polerskiej i wyglądają jak nowe.
Głowica szumowa wykonana na diodzie zenera.
![]() |
BNC - zasilanie |
![]() |
SMA - wyjście |
![]() |
Gotowy w obudowie |
wtorek, 20 stycznia 2015
Transwerter 24GHz z modułów Alcatela - budowa
Moduły z radiolinii Alcatela.
Zasilanie modułów 5,2V i 6V wykonane na LT1085, ale równie dobrze można wykonać na LM317.
Do tego przetwornica -5V na ICL7660
IF 433MHz, rozdzielone tory RX i TX z regulacją czułości odbiornika i regulacją mocy wyjściowej nadajnika. Zasilanie 12V, przełączanie DC po w.cz. z radia.
Zasilanie modułów 5,2V i 6V wykonane na LT1085, ale równie dobrze można wykonać na LM317.
Do tego przetwornica -5V na ICL7660.
Przełączanie RX/TX 24GHz na przekaźniku SMA 12V model 2SE1T11JB (DC - 26,5GHz).
IF 433MHz, rozdzielone tory RX i TX z regulacją czułości odbiornika i regulacją mocy wyjściowej nadajnika. Zasilanie 12V, przełączanie DC po w.cz. z radia.
Zasilanie modułów 5,2V i 6V wykonane na LT1085, ale równie dobrze można wykonać na LM317.
Do tego przetwornica -5V na ICL7660
IF 433MHz, rozdzielone tory RX i TX z regulacją czułości odbiornika i regulacją mocy wyjściowej nadajnika. Zasilanie 12V, przełączanie DC po w.cz. z radia.
Gotowy transwerter 24GHz - 432MHz.
Zastosowane moduły GBX124, GBX330, BA2074C.
Lokalny oscylator 5904MHz stabilizowany wzorcem 10MHz model STP2145a i jest to podwójnie stabilizowane OCXO.
Część odbiorcza to moduł GBX124. Wymaga zasilania -5V i +5,2V. Złącze FI - wyjście RX 432MHz. Na TX podajemy 2xLO czyli 11808MHz z modułu GBX330. Wewnątrz znajduje się powielacz i mieszacz sumujący.
Moduł GBX330 to część nadawcza i powielacz 2xLO do części odbiorczej. Zasilanie 5,2V. Złącze FI - wejście TX 432MHz. SY jest to wejście LO 5904MHz. Wewnątrz powielacz x2 i wyjście RX 11808MHz do GBX124. GBX330 zawiera kolejny powielacz i mieszacz sumujący z wyjściem sygnału 24GHz.
Moduł BA2074C to kompletny wzmacniacz. Zasilanie -5V i +6V.Zasilanie modułów 5,2V i 6V wykonane na LT1085, ale równie dobrze można wykonać na LM317.
Do tego przetwornica -5V na ICL7660.
Przełączanie RX/TX 24GHz na przekaźniku SMA 12V model 2SE1T11JB (DC - 26,5GHz).
IF 433MHz, rozdzielone tory RX i TX z regulacją czułości odbiornika i regulacją mocy wyjściowej nadajnika. Zasilanie 12V, przełączanie DC po w.cz. z radia.
