Yaesu FT-736 naprawa enkodera

 Reanimacja VFO, czyli wymiana fototranzystorów w enkoderze Yaesu FT-736

Yaesu FT-736 to prawdziwy klasyk na pasma VHF/UHF, ale ząb czasu nikogo nie oszczędza. Jeśli w Twoim egzemplarzu częstotliwość zaczęła samoczynnie przeskakiwać, strojenie działa „w kratkę” albo radio w ogóle przestało reagować na kręcenie gałką VFO – winowajcą najpewniej jest zmęczony życiem enkoder optyczny.

Zamiast szukać drogich i niedostępnych części zamiennych, postanowiłem rozprawić się z problemem u źródła. W tym wpisie zabieram Was na warsztat, gdzie krok po kroku pokazuję proces regeneracji impulsatora. Skupiłem się na precyzyjnej operacji: wymianie zużytych fototranzystorów, które po latach odmówiły posłuszeństwa.

 Należy w pierwszej kolejności wymontować enkoder lub zdemontować z enkodera płytkę z elektroniką. Fototranzystory opisane są na płytce jako Q11, Q21.



 Po wylutowaniu wsuń nowe fototranzystory w miejsce starych. Wsuń je na tę samą głębokość – muszą idealnie "patrzeć" na diodę nadawczą IR po drugiej stronie tarczy. Przylutuj nóżki, odetnij ich nadmiar i oczyść płytkę z resztek topnika.



Zmontuj enkoder, uważając, aby tarcza swobodnie kręciła się w szczelinie optoelementów i o nic nie ocierała. Podłącz wiązkę, załóż przedni panel i przetestuj radio. Częstotliwość powinna zmieniać się płynnie, bez "rwania" i przeskoków.

Wymiana filtrów IF w Kenwood TM-D710

Jeśli Twój Kenwood TM-D710 zaczął "głuchnąć", sygnały S-metra spadły drastycznie w dół, a z głośnika dobiega głównie szum lub charczenie, diagnoza jest bardzo prawdopodobna: degradacja filtrów ceramicznych pośredniej częstotliwości (IF). Tak też się stało u Jacka SQ5AAG.

To znana przypadłość wielu radiostacji z pewnego okresu (tzw. choroba filtrów Toko). Winne jest napięcie stałe niszczące strukturę filtra. Na szczęście sprawny majsterkowicz jest w stanie naprawić to sam w około godzinę. Oto szybki poradnik, jak przywrócić radio do życia!

Co będzie Ci potrzebne?

• Nowe filtry ceramiczne 455 kHz (najczęściej: LTW455BU dla pasma szerokiego i LTW455EU dla wąskiego – sprawdź dokładnie oznaczenia na swojej płycie).

• Lutownica (najlepiej stacja lutownicza z regulacją temperatury).

• Odsysacz do cyny lub plecionka rozlutownicza (kluczowe!).

• Śrubokręt krzyżakowy (Phillips).

---

Instrukcja krok po kroku

Krok 1: Demontaż obudowy

1. Odłącz radio od zasilania i anteny.

2. Odkręć śruby mocujące dolną pokrywę radia (tę od strony głośnika).

3. Delikatnie podważ i zdejmij pokrywę, uważając na przewód od głośnika – odepnij go z gniazda na płycie głównej.

Krok 2: Lokalizacja filtrów

Filtry ukryte są na płycie głównej (Main Unit). Szukaj małych, plastikowych, zazwyczaj czarnych kostek z oznaczeniami zaczynającymi się od "AL" lub "LTW". W TM-D710 odpowiadają one za pierwszą i drugą pozycję pośredniej częstotliwości dla obu pasm (A i B).

Krok 3: Wylutowanie starych elementów

1. Obróć płytę (lub zdemontuj ją z chassis, jeśli dostęp jest utrudniony – wymaga to odkręcenia kilku dodatkowych śrubek i odpięcia taśm).

2. Nałóż odrobinę świeżej cyny na nóżki filtrów (ułatwi to topnienie starego spoiwa).

3. Używając odsysacza lub plecionki, dokładnie usuń cynę z każdego z 5 pinów filtra.

4. Delikatnie wyjmij stary filtr. Nie ciągnij na siłę, aby nie zerwać delikatnych ścieżek na laminacie!

Krok 4: Montaż nowych filtrów

1. Oczyść otwory montażowe z resztek topnika i cyny.

2. Włóż nowy filtr na miejsce (zwróć uwagę na orientację – filtry są asymetryczne).

3. Przylutuj nóżki, uważając, aby nie przegrzać elementu (lutuj krótko, max 2-3 sekundy na pin).

Krok 5: Składanie i test

1. Oczyść płytę alkoholem izopropylowym (IPA) z resztek kalafonii.

2. Podłącz z powrotem przewód głośnika i przykręć obudowę.

3. Podepnij zasilanie oraz sztuczne obciążenie lub antenę.

---

Efekt?

Po włączeniu radia powinieneś od razu zauważyć różnicę. Czułość odbiornika wraca do fabrycznych norm, a szum staje się "czysty". Twój Kenwood TM-D710 jest gotowy na kolejne lata pracy w APRS i na przemiennikach!

Jak rozblokować nadawanie (TX) w Icom IC-732?

 Icom IC-732 to klasyczny, ceniony przez krótkofalowców transceiver. Fabrycznie posiada on blokady zakresu nadawania, ograniczające go do amatorskich pasm HF i też w wąskim zakresie np pasmo 40m nadawanie jest od 7.000MHz do 7.100MHz. Jeśli jednak potrzebujesz rozszerzyć jego możliwości, konieczna jest drobna modyfikacja sprzętowa.

Co daje modyfikacja?

Po wykonaniu tzw. Wideband TX mod, radio uzyskuje możliwość nadawania w szerszym lub w pełnym zakresie częstotliwości, które jest w stanie obsłużyć jego synteza (zazwyczaj od 1.8 MHz do 30 MHz).

Instrukcja krok po kroku:

1. Przygotowanie: Odłącz radio od zasilania i anteny. Przygotuj precyzyjne obcinaczki oraz wkrętak krzyżakowy.

2. Dostęp do wnętrza: Zdejmij dolną i górną pokrywę obudowy radia, odkręć tylni panel, odkręć blok wzmacniacza.


3. Lokalizacja płyty PLL unit: Szukaj jednostki logicznej (PLL unit) która znajduje się dokładnie pod blokiem wzmacniacza. Znajdziesz tam matrycę diodową, która odpowiada za konfigurację regionalną i ograniczenia pasma.

4. Modyfikacja: Aby poszerzyć zakresy HF zlokalizuj i przetnij diodę D4. Aby odblokować pełne nadawanie, należy przeciąć diodę D3.

5. Składanie: Należy złożyć radio w odwrotnej kolejności i cieszyć się udaną operacją.



Reanimacja podświetlenia w Icom IC-746 lub IC-7400: Zamiana na BDX34C



Jeśli Twój Icom IC-7400 czy IC-746 nagle „oślepł”, a wyświetlacz stał się niemal nieczytelny w ciemności, nie panikuj – to jedna z najczęstszych bolączek tego modelu. Tak też się stało u Michała SP8KWO. Winowajcą zazwyczaj nie jest sama świetlówka, lecz tranzystor w układzie inwertera, który pracuje na granicy swoich możliwości termicznych.

Dlaczego fabryczny układ zawodzi?

W oryginalnej konstrukcji za sterowanie jasnością odpowiada tranzystor, który z czasem ulega przegrzaniu i przebiciu. Efekt? Całkowity brak podświetlenia lub jego migotanie. Naprawa polega na wymianie uszkodzonego elementu na coś znacznie solidniejszego.

Rozwiązanie: Potężniejszy BDX34C

Standardową procedurą naprawczą (tzw. "bulletproof mod") jest zastąpienie oryginalnego elementu tranzystorem BDX34C.

Dlaczego warto wybrać BDX34C?

• Wyższa wytrzymałość: To tranzystor typu Darlington o znacznie większym zapasie mocy.

• Lepsze odprowadzanie ciepła: Dzięki obudowie TO-220 łatwiej odprowadza temperaturę niż mniejsze, fabryczne podzespoły.

• Stabilność: Zapewnia równe i pewne zasilanie inwertera przez długie lata.

Kilka wskazówek z warsztatu:

1. Dostęp: Układ podświetlenia znajduje się na płycie DISPLAY UNIT. Wymaga to precyzyjnego demontażu panelu przedniego.

2. Izolacja: Przy montażu BDX34C upewnij się, że zachowałeś odpowiednią izolację i nie doprowadzisz do zwarcia z sąsiednimi ścieżkami – obudowa TO-220 jest nieco większa od oryginału.

3. Weryfikacja: Przed skręceniem radia warto sprawdzić stan kondensatorów w okolicy inwertera – one również lubią wysychać pod wpływem temperatury.

Po takiej modyfikacji podświetlenie w IC-746 wraca do żywych, a my zyskujemy spokój ducha, wiedząc, że problem przegrzewania został wyeliminowany u źródła.



Icom IC-731: Odblokowanie nadajnika (TX) oraz pełna moc w paśmie 28 MHz

 Icom IC-731 to japoński odpowiednik popularnego modelu IC-735. Choć to świetne i pancerne radio, egzemplarze z rynku japońskiego posiadają fabryczne restrykcje: zablokowane pasma poza amatorskie oraz ograniczenie mocy do 50W w paśmie 28 MHz (wynikające z ówczesnych przepisów w Japonii).

Oto jak w prosty sposób przywrócić mu pełną funkcjonalność.

1. Rozszerzenie zakresu nadawania (General Coverage TX)

Jeśli chcesz, aby radio nadawało w pełnym zakresie (np. pasmo obywatelskie lub pasma ratunkowe), musisz zlokalizować płytę LOGIC UNIT.

• Lokalizacja: Płyta znajduje się za panelem przednim.

• Zadanie: Znajdź diody  D33 i D34.

• Działanie: Przetnij obie diody D33 i D34 (przetnij nóżki w koszulce).

• Efekt: Radio odblokuje nadawanie w całym zakresie odbiornika (0.1–30 MHz).



2. Zwiększenie mocy do 100W na 28 MHz

W wersji japońskiej moc jest ograniczona sprzętowo i jest to 50W.

• Lokalizacja: Płyta główna (Main Unit), szukaj złącza J3.

• Zadanie: Z wtyczki złącza J3 wypnij i zaizoluj biały przewód (odpowiada za obniżenie mocy na 28MHz).

• Efekt: Radio nadaje pełną mocą 100W na 28MHz.





Icom IC-705 vs Yaesu FTX-1

Icom IC-705 vs. Yaesu FTX-1: Bitwa o wagę w Twoim plecaku

W świecie radiostacji terenowych każdy gram ma znaczenie. Jeśli planujesz aktywację szczytu lub dłuższą wyprawę z radiem, wybór między dwoma gigantami – Icomem IC-705 a nowym Yaesu FTX-1 – może sprowadzać się do prostego pytania: ile jesteś w stanie dźwigać?

Oto szybkie zestawienie „wagi ciężkiej” (a właściwie lekkiej):

Model	Waga z akumulatorem	Różnica
Icom IC-705	1157 g	—
Yaesu FTX-1	1640 g	+ 483 g

Co to oznacza w praktyce?

Różnica wynosi niemal pół kilograma. Dla przeciętnego użytkownika to niewiele, ale dla operatora SOTA to waga, którą można by przeznaczyć na:

• Solidną antenę typu EFHW z zapasem linki,

• Dodatkowy pakiet zasilający,

• Lub po prostu większą butelkę wody.

Icom IC-705 pozostaje królem lekkości, oferując genialny wyświetlacz w piórkowej wadze. Z kolei Yaesu FTX-1, choć cięższy, zdaje się stawiać na nieco inną konstrukcję i prawdopodobnie inną wydajność termiczną lub funkcje, które muszą zrównoważyć te dodatkowe 483 gramy w plecaku.

Werdykt dla wędrowca: Jeśli Twój licznik wagi w plecaku świeci się na czerwono, Icom wciąż jest bezkonkurencyjny. Jeśli jednak te pół kilograma nie robi Ci różnicy w zamian za specyficzną ergonomię Yaesu – wybór należy do Ciebie.

TS-2000 montaz modułu UT-20 23cm i uruchomienie



Rozbudowa Kenwooda TS-2000 o pasmo 1.2 GHz (23 cm). Moduł UT-20 jest coraz trudniejszy do zdobycia, więc taki poradnik na pewno przyciągnie użytkowników radia.

---

Kenwood TS-2000 i moduł UT-20: Wchodzimy w świat 23 cm!

Jeśli Twój TS-2000 dumnie prezentuje pustą zaślepkę w miejscu gniazda 1.2 GHz, czas to zmienić. Montaż modułu UT-20 to jedna z najciekawszych modyfikacji, jakie możesz zaserwować tej radiostacji. Choć proces nie jest trudny, wymaga precyzji i – jak to w elektronice bywa – odrobiny czułości.

Oto kompletny przewodnik: od odkręcenia pierwszej śrubki po pierwsze "CQ" na 23 cm.

🛠 Przygotowanie stanowiska

Zanim zaczniesz, pamiętaj o podstawach:

• ESD to Twój wróg: Użyj opaski antystatycznej lub chociaż dotknij kaloryfera przed dotknięciem elektroniki.

• Narzędzia: Dobry wkrętak krzyżakowy.

• Odłącz zasilanie! To oczywiste, ale warto przypomnieć.

---

Krok 1: Otwieramy pacjenta

1. Odkręć śruby mocujące dolną i górną pokrywę radia, oraz pokrywę części nadawczej.

2. Odkręć śruby mocujące pokrywę części nadawczej.

3. W bocznej części po lewej stronie jest puste miejsce  – to tam zamieszka Twój UT-20.

Krok 2: Montaż modułu UT-20

1. Wsuwanie modułu: Delikatnie wsuń moduł UT-20 w dedykowane miejsce (wcześniej odkręć gniazdo zasilające).

2. Połączenia sygnałowe:

   • Podepnij płaski przewód (FFC) do złącza na płycie głównej. Bądź ostrożny – te gniazda są delikatne.

   • Podłącz małe przewody koncentryczne dostarczone z modułem. Upewnij się, że "kliknęły", podłącz przewody zasilające moduł.

3. Przykręcanie: Użyj dołączonych śrub, aby przytwierdzić moduł do obudowy. Dobra masa to podstawa stabilnej pracy na 1.2 GHz.

Krok 3: Aktywacja programowa

Sam montaż to połowa sukcesu. Kenwood musi się dowiedzieć, że stał się radiem trójpasmowym.

1. Wykonaj Full Reset radia. (Uwaga: stracisz zapisane komórki pamięci!).

   • Przytrzymaj przycisk [A=B] i włącz radio przyciskiem POWER.

   • Potwierdź reset.

2. Po restarcie na wyświetlaczu powinna pojawić się możliwość wybrania pasma 1200 MHz poprzez przewijanie pasm.

---

📉 Strojenie i kalibracja (Opcjonalnie, ale warto)

Zazwyczaj moduły UT-20 są fabrycznie nastrojone, ale jeśli masz dostęp do miernika mocy i reflektometru na to pasmo, warto sprawdzić parametry.

1. Moc wyjściowa: TS-2000 powinien oddawać ok. 10W w tym paśmie. Jeśli moc jest znacznie niższa, sprawdź dokręcenie złączy koncentrycznych.

2. Menu Serwisowe: Jeśli potrzebujesz skorygować wskazania S-metru lub dokładną moc ALC dla 23 cm, musisz wejść w tryb serwisowy (wymagane jest wgranie oprogramowania serwisowego do radia). Bez ustawień w menu serwisowym możemy nie mieć wskazań z S-metra i wskaźnika mocy wyjściowej.



   W trakcie montażu modułu UT-20





Yaesu FTDX10: Operacja MARS czyli rozblokowanie TX (JP6)

 Yaesu FTDX10 to bez wątpienia jeden z najlepszych transceiverów SDR-hybrid na rynku. Fabrycznie jest jednak dość mocno ograniczony do pasm amatorskich. Jeśli potrzebujesz szerszego zakresu nadawania np. do pracy na 11m czy 4m, czeka Cię krótka wizyta wewnątrz obudowy.

Dziś pokażę Wam, jak za pomocą jednej kropli cyny i odrobiny odwagi zmienić FTDX10 w prawdziwą maszynę szerokopasmową.

⚠️ Słowo wstępu

Zanim chwycisz za śrubokręt: pamiętaj, że każda ingerencja wewnątrz radia może skutkować utratą gwarancji. Nadawanie poza pasmami amatorskimi bez stosownych uprawnień jest nielegalne. Robisz to na własną odpowiedzialność!

---

Czego potrzebujesz?

• Lutownica z bardzo cienkim grotem (najlepiej stacja lutownicza).

• Śrubokręt krzyżakowy.

• Odrobina opanowania.

Krok 1: Dostać się do serca

Zaczynamy od odłączenia zasilania. Odkręcamy górną pokrywę radia. Naszym celem jest płyta  Main Unit, znajdujący się pod metalową osłoną ekranującą.

Krok 2: Znajdź cel – JP6

Po zdjęciu osłony ekranu szukamy rzędu zworek (padów) konfiguracyjnych. W modelu FTDX10 za rozszerzenie zakresu nadawania (TX) odpowiada zworka JP6.

W wersji europejskiej (E) zazwyczaj jest ona rozwarta. Naszym zadaniem jest jej zmostkowanie, czyli zlutowanie dwóch padów ze sobą.

Pro tip: Uważaj, żeby nie przegrzać płytki. To precyzyjna elektronika SMD, tutaj „więcej cyny” wcale nie oznacza „lepiej”. Wystarczy czysta, pewna kropla.

Krok 3: Wielki finał – Full Reset

Samo polutowanie to połowa sukcesu. Procesor radia musi dowiedzieć się, że zaszły zmiany w jego „genetyce”.

1. Skręć obudowę (nie chcemy przypadkowych zwarć).

2. Podłącz zasilanie.

3. Wykonaj Full Reset: Przytrzymaj przyciski [DSP RESET] oraz [FINE] i włącz radio przyciskiem [POWER].

Jeśli wszystko poszło zgodnie z planem, Twój FTDX10 powinien teraz nadawać w pełnym zakresie częstotliwości, które obsługuje jego synteza (zazwyczaj od 1.8 MHz do 54 MHz, 70MHz).

Ważne: Pamiętaj, że filtry wejściowe i wyjściowe radia są optymalizowane pod pasma amatorskie. Poza nimi sprawność nadajnika może spadać, a poziom harmonicznych rosnąć – warto o tym pamiętać, zanim zaczniesz „siać” w eterze.

---

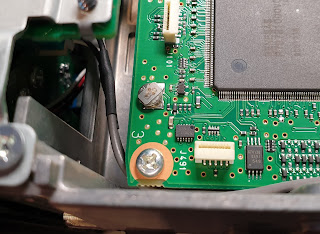

Agilent N8973A - wymiana baterii

  N8973A Noise Figure Analyzer - wymiana baterii
Co kilka lat należy wymienić baterię podtrzymującą niektóre parametry w mierniku. Jest to moduł M4T28 firmy ST. W obudowie znajduje bateria litowa oraz kwarc. Zastosowałem proste rozwiązanie, podlutowałem baterię litową w miejsce podłączenia baterii modułu ST.

  Bateria odpowiedzialna jest między innymi za podtrzymanie daty i czasu, ale również za zachowanie w pamięci tabeli, typu i serialu sondy szumowej.

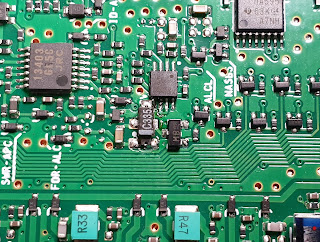

Icom IC-910H słaby odbiór na 2m

 Icom IC-910H naprawa
 Od kolegi Witka dostałem do naprawy IC-910H z słabą czułością na 2m. Po rozkręceniu radia i wstępnym sprawdzeniu na C563 mamy przyrost szumów, ale już na L721 nie ma przyrostu szumów, diagnoza albo przekaźnik RL700, albo dioda D710. Niestety żeby to sprawdzić należy zdemontować płytę PA. Po odkręceniu od razu widać uszkodzenie - dioda D710.



D710 do podwójna dioda 1SC265, którą zastąpiłem diodami BAR64.



 Nowa pasta pod tranzystory, testy i radio wraca do właściciela.
