Wzmacniacz mocy 500W 144MHz na MRF300



04.01.2022

Tranzystory zamontowane na ciekłym metalu to jest liquid metal od thermal grizzly.

Prąd  spoczynkowy ustawiony po 200mA na tranzystor.

Husarek - homodyna - TRX na KF

Kolejna konstrukcja -TRX Husarek tym razem analogowy.

10.11.2021 płytka filtrów

Zasilacz XBOX - przeróbka na 13,8V

Zasilacz 203W, 16,5A, Xbox, model DPSN-186CB-1 A


  Jest to popularny zasilacz od konsoli dający 12V 16,5A, w którym w prosty sposób podniesiemy napięcie do 13,8V. Potrzebne będą dwa rezystory 33R i 390R. Rezystor 33R montujemy w miejsce R160 gdzie był  10R, rezystor 390R montujemy między +12V, a GND_RS. Włącznik montujemy do przewodów czerwonego i niebieskiego.

Miejsce wlutowania rezystorów

Zamontowane gniazda bananowe

Kenwood TS-2000 z podświetlaniem LED

 TS-2000 wymiana żarówek na podświetlanie LED

Niestety kilka żarówek w podświetlaniu wyświetlacza przepaliło się to i nadeszła okazja na wymianę na LEDy. Wymiana jest prosta. Należy zdjąć dolną i górną pokrywę radia, zdemontować główną gałkę enkodera, zdemontować plastikowe gałki, odkręcić nakrętkę enkodera, zdemontować panel przedni. Mamy wtedy dostęp do wyświetlacza. Odkręcamy cztery śrubki mocujące wyświetlacz i demontujemy taśmę. Należy odlutować żarówki i w te miejsca wlutować diody LED katodą do masy, wylutować rezystory 5R6 i zastąpić je rezystorami 220R - 270R. Przed kompletnym złożeniem polecam sprawdzić czy całość ładnie podświetla się. Zielone LEDy super się prezentują.

Demontaż żarówek

Test podświetlenia

Icom IC-7300 - moje modyfikacje

Icom IC-7300


 Po kilku miesiącach użytkowania radia nadszedł czas na przeróbki:

 1. Kasująca się data i zegarek.

  Po kilku dniach nie włączania radia kasują się ustawienia daty i zegarka. Problemem jest krótko działający akumulatorek. Wymieniłem na większej pojemności baterię CR2032 z oprawką wymontowaną z płyty głównej.

Lokalizacja akumulatorka

   Przed wymianą najlepiej odłączyć tasiemkę od karty SD. Gniazdo baterii podklejone na taśmie dwustronnej do układu.

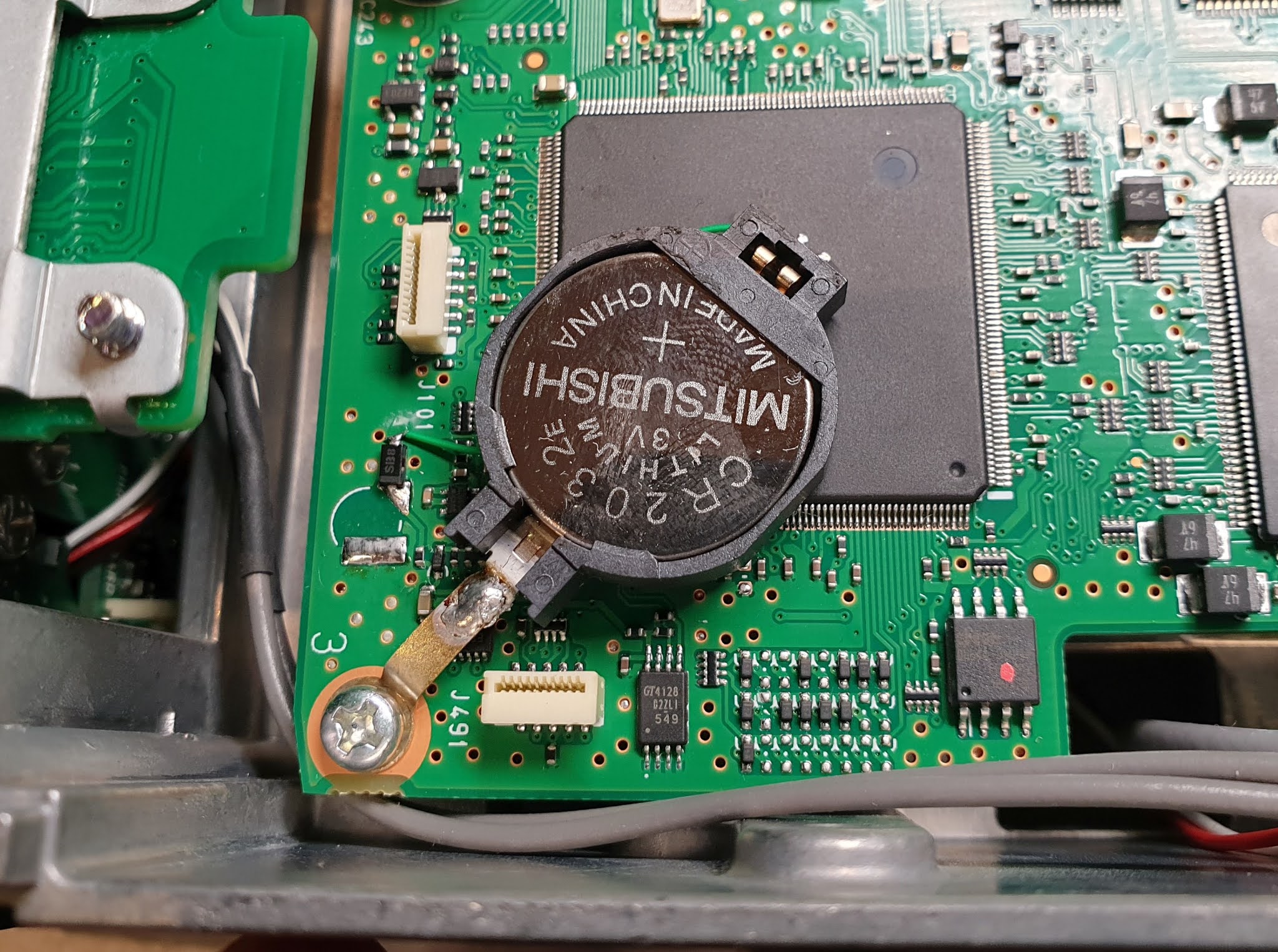

Bateria CR2032

  Plus podłączamy przez diodę.

2. Mała moc i modyfikacja ALC

  Dzięki tej modyfikacji będziemy mieli zdecydowanie większą moc wyjściową. Należy dolutować kondensator z przedziału 2,2 - 4,7uF / 16V.

Lokalizacja miejsca podlutowania kondensatora

Wlutowany kondensator 3,3uF / 16V

  Po wlutowaniu należy oczyścić okolicę izopropanolem.

 3. Modyfikacja automatycznej skrzynki antenowej

  ATU w IC-7300 stroi w bardzo wąskim zakresie impedancji. Po tej modyfikacji zakres pracy tunera jest zdecydowanie większy. Należy wymienić rezystor R1507 lub dolutować równolegle rezystor około 100k i umożliwi zakres strojenia SWR 1:6 (8 - 300 om). Ja zamontowałem równolegle rezystor 180k.

Równolegle 180k



Zewnętrzne VFO do SDR

  Zewnętrzne VFO z regulatora głośności na USB.

 Potrzebowałem zewnętrzne VFO takie jak w TRXach do zmiany częstotliwości w programach SDRowych. Myślałem o przeróbce myszki komputerowej, ale znalazłem opis jak zewnętrzny regulator głośności przeprogramować na zewnętrzne VFO. Opis znajdziemy TU. W środku znajduje się układ STM32. Do przeprogramowania wystarczy połączyć jak w opisie R2 do zasilanie 3,3V, podłączyć regulator do komputera po USB. Uruchamiamy DfuSe i wgrywamy plik USB_VFO_KNOB.dfu. Po wgraniu odłączamy od komputera i ściągamy zworę. Możemy przetestować przeprogramowane VFO, podłączamy ponownie i sterowniki powinny się automatycznie zainstalować. Pokrętło teraz symuluje kółko myszki w tym trzy prędkości przewijania.

DfuSe i programowanie na VFO

VFO z regulatora głośności

 Regulator jest mały, dość ciężki, ma 4 gumowe nóżki i nie przesuwa się na biurku. Polecam jako alternatywę do drogich firmowych zewnętrznych VFO

Automatyczna skrzynka antenowa ATU-100 wg N7DDC 7x7

  Automatyczna skrzynka antenowa 7x7 wg N7DDC.

 Postanowiłem zmontować i przetestować ostatnio bardzo popularny tuner antenowy 7x7 wg N7DDC. Zastosowałem wyświetlacz OLED 0,96 cala. Można też zastosować inne wyświetlacze OLED jak i np 2x16 odpowiednio konfigurując komórki EEPROMa. Na wyświetlaczu widzimy najważniejsze informacje jak SWR, moc doprowadzoną do tunera, moc doprowadzoną do anteny, L/C. Tuner zamknięty w metalowej obudowie, złącza UC1. Wystarczy podłączyć antenę, zasilanie, transceiver i rozpocząć pracę. Skrzynka automatycznie stroi, wystarczy np zakluczować, podać nośną lub na SSB dmuchnąć w mikrofon.

Parametry:

Oprogramowanie 3.2.
Wyświetlacz OLED 128x64.
Napięcie zasilania: 10 - 15 V DC.
Maksymalny pobór prądu około 400 mA.
Maksymalna moc: 100 wat.
Zakres 80-10m.
Minimalna moc wymagana do rozpoczęcia strojenia: 5 wat.

Podczas montażu L/C

Wlutowane L/C

Montaż w obudowie

Gotowa

Podczas testów

TCXO 40MHz 0.5ppm do Adalm Pluto

 TCXO 40MHz do Adalm Pluto.

  Jak wiemy w Adalm Pluto zamontowany jest słabej jakości generator 40MHz, częstotliwość pływa i jest wrażliwa na zmianę temperatury SDRa. Znalazłem tanie rozwiązanie, TCXO z serii 7Q. Rozmiar identyczny jak w AP tj 3.2 x 2.5mm. Zasilanie 1.8V - 3.3V, stabilność 0.5ppm.  W SDR Adalm Pluto wystarczy wylutować stary generator i w to miejsce wlutować nowy. Znacząca poprawa stabilności AP.

Wlutowany TCXO
