Płytka CTCSS do Icom
Niebawem będę szczęśliwym posiadaczem kultowego radia Icom IC-970D. TRX będzie w podstawowej wersji. Jedną z opcji jest płytka CTCSS UT-34. Postanowiłem taką płytkę wykonać bazując na układzie MN6520 i schemacie płytki TONE SQL.
uSDX+ - naprawa

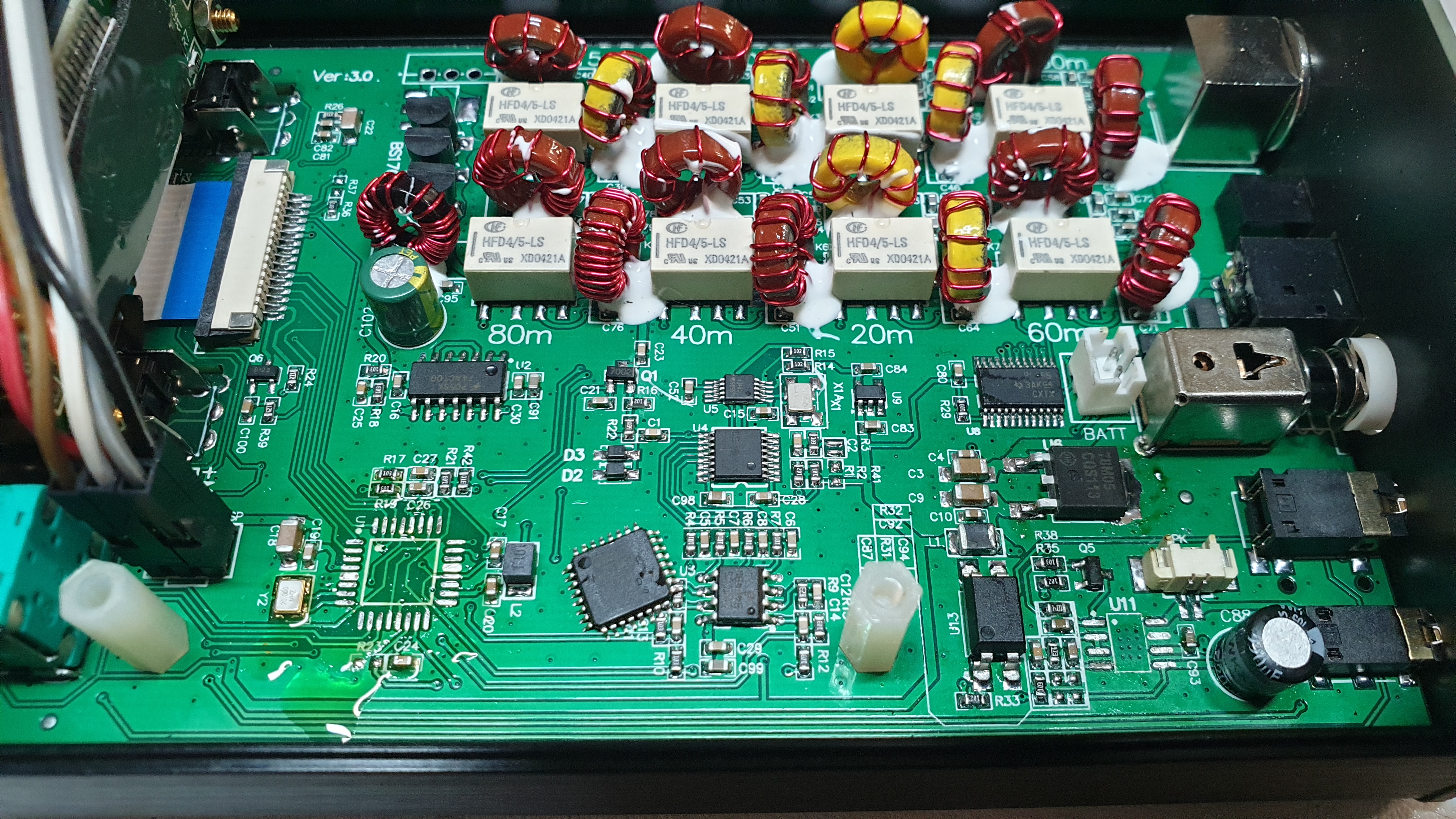

Tym razem trafił do naprawy fajny malutki TRX uSDX+, chińska, ładna produkcja. Niestety kolega podał przypadkiem napięcie 13,8V na wyjście głośnikowe i na PTT. Został uszkodzony port atmegi328p (U1), radio cały czas było w trybie nadawania, oraz wzmacniacz audio (U11). Po wymianie układu mcz i atmegi, po zaprogramowaniu radio odżyło.
