wtorek, 25 grudnia 2012

MCD-500 przystawka do NWT-500

DL1ALT na swojej stronie prezentuje MCD-500 czyli układ z wyświetlaczem i klawiaturką umożliwiający prace z analizatorkiem NWT-500 bez komputera.

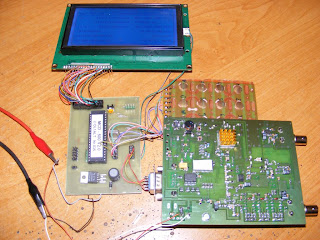

Sercem jest ATMEGA 644. Wszystko wyświetlane jest na wyświetlaczu graficznym 240x128, sterowanie klawiaturką 4x3. Obie płytki łączy się przez RS232, możliwa jest też praca z komputerem przez USB.
PCB wykonałem termo-transferem i chemicznie pocynowałem. Całość wymaga jeszcze  zamknięcia w obudowie.

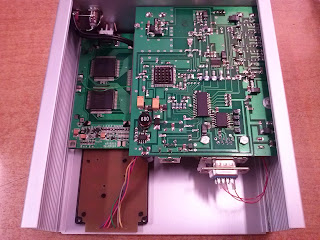

 Zabudowa NWT500 i wyświetlacza
