czwartek, 30 marca 2017

NA200 czyli NWT200

Analizator, wobuloskop NA200 oparty na znanym układzie NWT200.
Wprowadzono kilka zmian, mających niby poprawić, czy polepszyć zakres pomiarowy.
Izolowany interfejs USB, złącza SMA, rozdzielone masy...
DDS AD9951, dds clock 600MHz, sondy pomiarowe AD8307 i AD8310.
Zasilanie +12V, zakres pomiarowy 200MHz.




piątek, 10 marca 2017

PLL z VCXO wg DF9IC / DL8AAU

PLL Z VCXO.
Opracowanie  DF9IC, software, płytki i modyfikacje Aleksander DL8AAU.
Jest to generator kwarcowy z PLL stabilizowany wzorcen 10MHz np GPS.
Zastosowanie - transwertery na pasma mikrofalowe, poprawa stabilności TRV.
Na jednej płytce znajduje się PLL ADF 4110 / ADF 4111, procesor PIC 16F628a i generator kwarcowy z kwarcem.

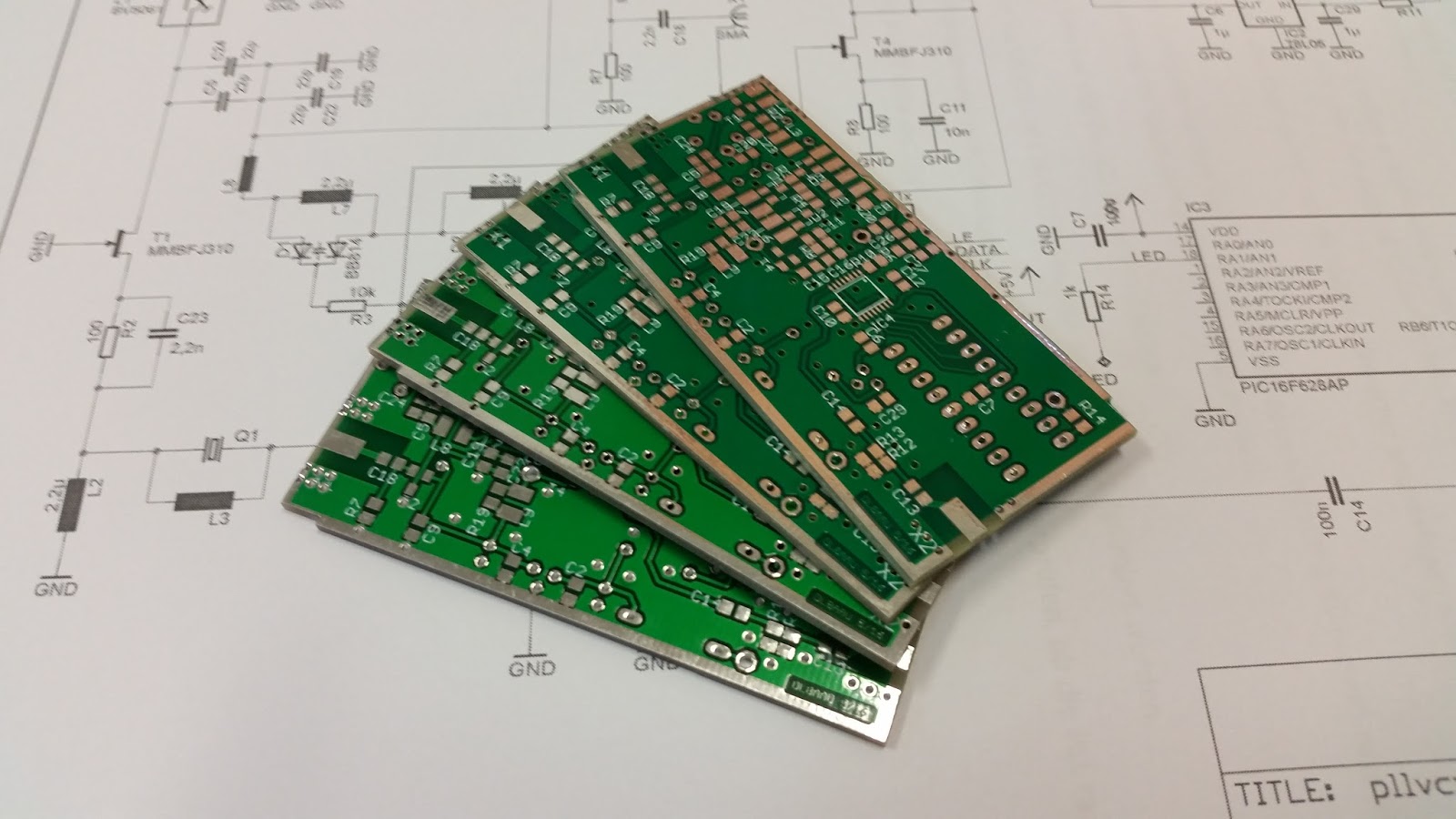

PCB od strony elementów SMD

Częściowo uzbrojone płytki
